產品型號：FHM－HJ130

產品特性

• 完全滿足GB29364-2012《防火門監控器》標準要求
• 可通過屏幕實時顯示門的開啟、關閉及故障狀態
• 可控制常開防火門關閉
• 可實現與圖形顯示裝置的連接
• 監控器通過分析可以管理30000個地址

技術參數

• 使用環境：工作溫度0℃~+40℃，相對濕度 ≤ 95%，無凝露
• 外形尺寸：135mm*400mm*500mm
• 安裝方式：壁掛式
• 外殼防護等級：IP30
• 工作電壓：AC220V±15%,50Hz
• 備用電源：2節DC12V/12AH,151mm*65mm*93.5mm
• 輸出電壓：DC24V
• 輸出功率  ≤120W

系統配置

• 監控器共4個回路，每回路最多250點，每回路編址范圍：1-250
• 2路CAN通訊，1路用于連接火災報警控制器，另1路用于與防火門監控器分析聯網，單臺監控器可連接分機數量≤30個地址
• DC24V聯動接口：用于與系統外部干節點聯動通信

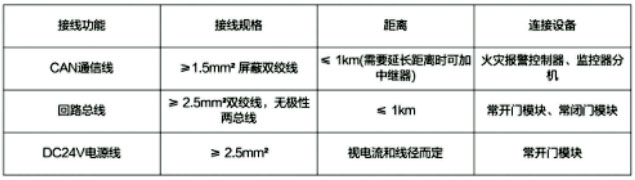

外部接線
