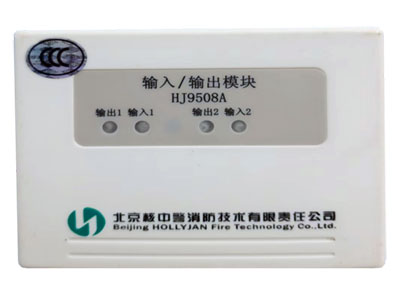

產品名稱:HJ9508A型

性能特點:

用于雙動作消防聯動設備的控制，例如：防火卷簾門、水泵、排煙風機等。同時可接收聯動設備動作后的回答信號。
*  內置CPU、二總線、無極性；
*  可提供兩組常開、常閉無源觸點，觸點容量為DC 24V/2A；
*  便于施工，模塊和底座采用接插方式；
*  占用兩個連續地址，相互獨立。第二個地址號為第一個地址號加1。

技術指標:

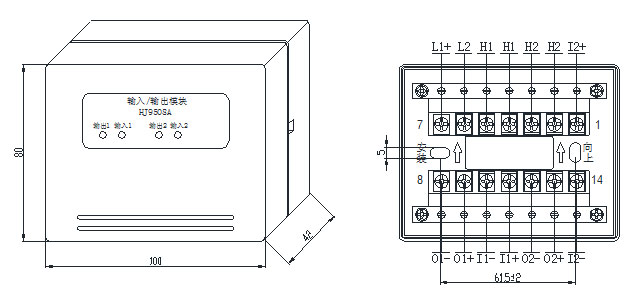

外形尺寸及安裝接線:

接線說明：
L1、L2為總線；
H1、H1：反饋一輸入端子;
H2、H2：反饋二輸入端子;
O1+、O1-：動作一輸出端子;
I1+、I1-：動作一DC24V輸入端子，
I1+接＋24V，I1-接0V;
O2+、O2-：動作二輸出端子;
I2+、I2-：動作二DC24V輸入端子，IN2+接＋24V，IN2-接0V。

應用方法:

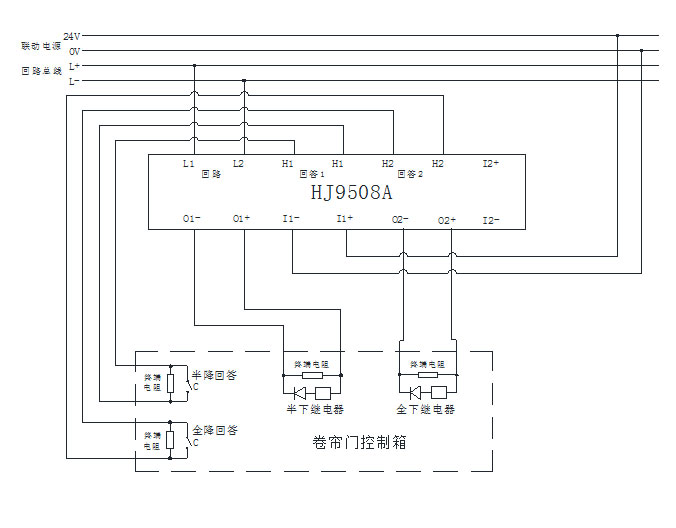

HJ9508A控制防火卷簾門接線方法
