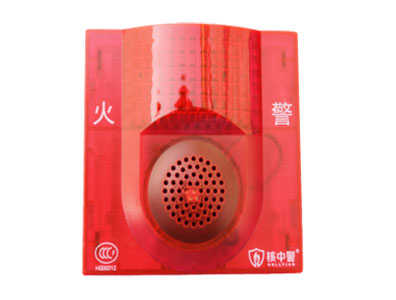

產品型號：HJ350

性能特點：

HJ350型火災聲光警報器(以下簡稱HJ350)。是一種安裝在現場的聲光報警設備，可直接接入控制器的信號二總線，納入消防控制中心的火災報警控制器管理，參與消防聯動。通常將其安裝在公共走廊、樓間及氣體滅火場所等。
主要特點如下：當現場發生火警時可由消防控制中心的火災報警控制器啟動，發出極強的聲及光報警信號，提醒人們注意

* 通過兩總線與控制器相連，無需外接電源。
* 采用電子編碼，編址范圍0-255（編碼方法詳見HJ9530AN型編碼器使用說明書）。
* 采用先進的表面（SMT）貼裝工藝制作。

結構特征與工作原理：

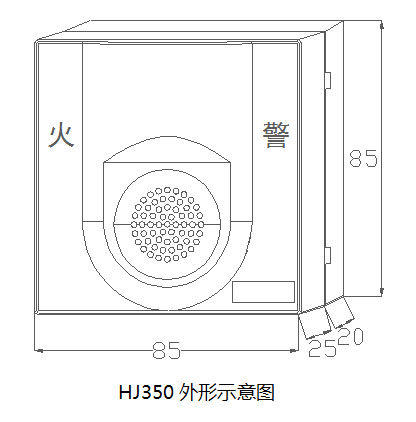

* HJ350外形示意圖

工作原理

通過內置單片機，與控制器進行實時通訊。當單片機檢測到控制器發出的啟動命令后，HJ350發出極強的聲光報警信號，提醒人們注意。為減少干擾及降低功耗，發光元件采用LED發光管，可提高HJ350的使用壽命。

技術特性：

* 額定工作電壓：DC24V
* 工作電流：監視電流≤0.5mA      啟動電流≤7mA
* 編碼方式：電子編碼（編碼范圍為0～255）
* 聲壓級：70dB-80dB
* 變調周期：4.0s-5.0s
* 閃光頻率：1.0-2.0Hz
* 使用環境：溫度：-10℃～+55℃     相對濕度≤95% (不凝露)
* 外形尺寸： 85mm ×85mm×45mm（含底座）
* 重量：106克（含底座）
* 執行標準：GB26851-2011

安裝與布線：

* 安裝方法：
安裝前應首先檢查外殼是否完好無損，標識是否齊全。

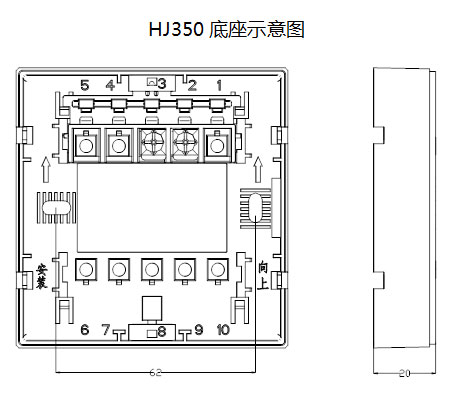

安裝時，從底殼的進線孔中穿入電纜并接在相應端子上，將HJ350按底座示意方向插入底座即可。

接線：

“2”、“3”:接控制器兩總線，無極性。
布線要求：應選用截面積不小于1.0mm2的RVS雙絞線；
