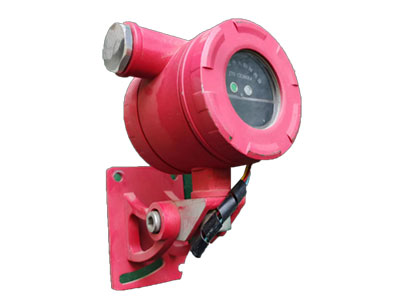

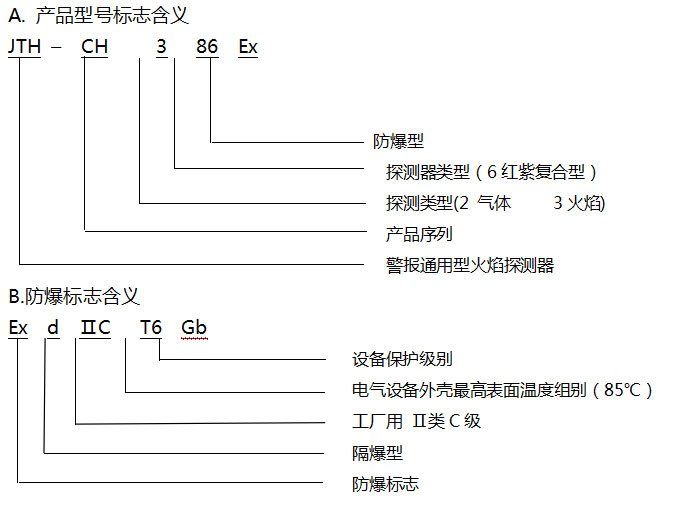

產品型號：JTH-CH386Ex/Ex-dIIC-T6Gb

主要技術指標及應用環境:

主要特點:

· 電磁輻射、日光及背景熱輻射免疫。
· 5.0um～11um 、4.4uM兩個紅波長探測降低誤爆率。
· 基于Modbus（RTU）協議的標準RS485接口及4～20mA輸出,報警繼電器輸出。
· 可以與我公司生產的報警控制器、PLC、DCS等系統配套使用。
· 采用單片機處理系統,穩定性抗干擾能力強,耗小。
· 反性保護功能。

探測器結構:

探測器結構組成

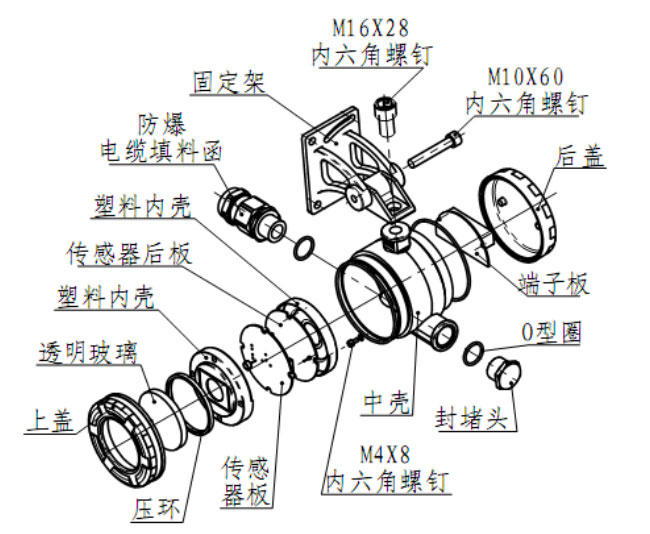

本探測器結構設計達到了隔爆型產品要求，殼體、螺旋套等零件配合的隔爆螺紋、隔爆接合面參數全部達到隔爆要求。(結構圖1)

 圖4.1.1  探測器結構圖

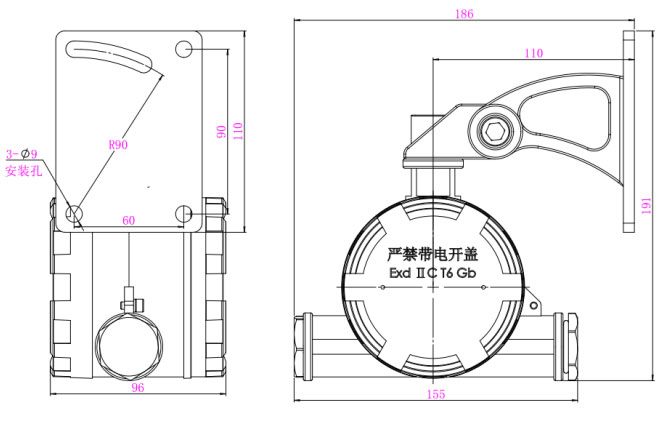

5.2 探測器外型尺寸圖(見下圖)

探測器外型尺寸圖

 探測器安裝:

 安裝原則
· 本探測器必須由經過專業培訓的人員安裝、調試、維護和使用。
· 探測器安裝布線時，應使所監視的區域處于視場角的有效范圍內。
· 探測器的安裝應盡可能避免障礙物的阻擋，對于外形橫、縱尺寸不超過0.5米的障礙物，探測器距障礙物的距離不小于2.5米；對于外形尺寸超過0.5米且無法避免時，應適當增加探測器的數量。
· 電纜接線口密封套、各個連接部位的連接狀態必須確保其密封效果，不得漏水。
· 探測器外殼必須可靠接地，防止外來射頻及電磁噪聲的干擾。
· 保證每一個探測器的接地點和控制器的接地點通過屏蔽層連接到一處可靠接地，禁止同一系統的探測器和控制器在不同處獨立接地。
· 禁止將探測器直接安裝在熱源或振動源上。

安裝區域

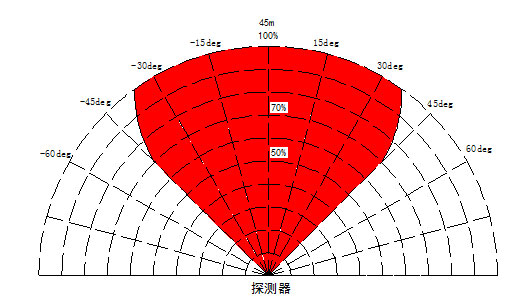

探測器可探測的火警滿足平方反比定律：探測器距離增加一倍，那么只有1/4的輻射可能到達探測器。紅外探測視角為45º (如圖3所示)
如：能在17米的地方探測到0.1平方米（33cmх33cm）的乙醇火的IR3火焰探測器，如果安裝在34米的探測距離，則最小火警需要0.4平方米。相反，在8.5米的范圍內，只有0.025平方米就能觸發報警。

探測距離

火焰探測器的探測距離與不同燃燒物所產生火焰輻射量的大小，火災發生初期的預計火焰尺寸大小，長距離情況下部分紅外紫外輻射被吸收情況有關。

· 國家標準GB15631-2008及GB12791-2006定義了兩種標準試驗火：
0.1m2的正庚烷加3%（體積百分比）的甲苯火
0.1m2的乙醇火
·  國家標準GB15631-2008及GB12791-2006定義了三種靈敏度級別：
0-25m范圍內探測器必須報火警         1級
0-17m范圍內探測器必須報火警         2級
0-12m范圍內探測器必須報火警         3級
·  不同燃燒物燃燒探測距離修正系數如下表

例如，如果汽油是待探測的可燃物時，則最大探測距離是乙醇的1.5倍

安裝方式及安裝方法:

探測器可安裝在墻上、屋頂或固定架上。在同一區域內設置有兩個火焰探測器時，安裝時應將兩種探測器平行安裝。探測器的安裝高度及位置應根據探測器的靈敏度等級而定。探測器距離監視目標可根據火災特性而定，一般不小于1.5m。(安裝方式見圖4)

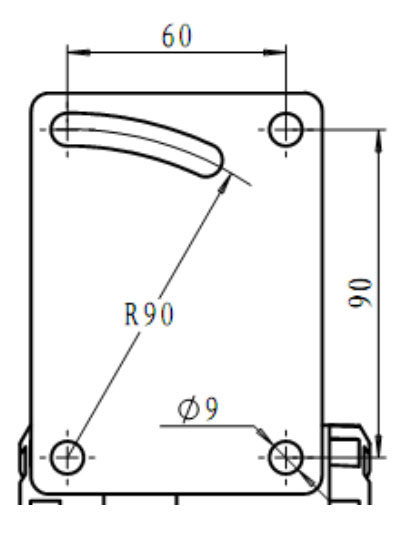

探測器的安裝尺寸如圖5所示，通過探測器底座上周邊均勻分布的4個Ф9的孔，用膨脹螺栓將探測器固定在牢固、抗震的墻面上，然后旋轉調節探測器的仰角以及與側壁的夾角，使之滿足探測器保護面積和視場角的要求，之后擰緊固定螺栓。

· 在確保安裝電纜一切正常的情況下,打開探測器低蓋。打開后可看到探測器底盒內線路板上的七位端子塊,按線路板端子絲印標示正確接線。(各端子功能如下)

· 根據探測器工作環境要求，本探測器在DC16V-DC32V之間都可以正常工作。根據回路線電阻壓降，必須保證最不利環境下供電電壓達到DC16V，因此，允許回路中的最大壓降則為DC8V。
· 總線型系統中，由于受總線通信距離和回路壓降影響，建議通信距離不要超過1000m，電源線采用線徑1.00mm2以上銅芯電纜，通信線采用線徑1.0mm2以上銅芯電纜。
· 隔爆探測器必須與配套控制器或PLC相連構成監測報警系統，在1區和2區線芯截面應分別不小于2.5mm2和1.5mm2，所用電纜還應符合使用環境的其他要求，如耐熱、耐腐蝕、防火等。線路走向等都應符合相應爆炸危險環境的要求。

電纜線路在爆炸危險環境中嚴禁有中間接頭。在特殊情況下，電纜線必須安裝中間接頭時，只允許在2區內采用相應的防爆接線盒加以保護，方可進行中間連接。

操作級調試說明:

調試注意示事項
· 探測器應在斷電情況下接線,確定接線正確后才能通電。
· 開蓋調試探測器,應確?，F(xiàn)場無可燃氣體泄漏。
· 在測試之前，通告有關管理部門，探測器將進行維護，報警系統會因此而臨時停止工作。切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。
· 如果用非安全方法進行測試，操作必須在危險環境以外進行。

操作及調試方法

在測試探測器靈敏度時，應將火焰（或火災模擬器）處于探測器的有效視角范圍內，持續快速抖動火焰或煽動火焰，使火焰連續閃爍，記錄報警時間和探測距離。
注：在危險場所內測試，只可用專用火災模擬器進行。
探測器在安裝結束后以及每次定期維護保養后必須進行測試。以上測試中發現不合格的探測器時應檢查探測器的接線是否正確，同時必須注意探測器在上電時有10S的復位時間，在該的復位時間段內，探測器不響應任何火警信號。
探測器根據其輸出特性分為4-20mA多線型和RS485總線型，用戶根據對應輸出方式對設備進行開通調試。
