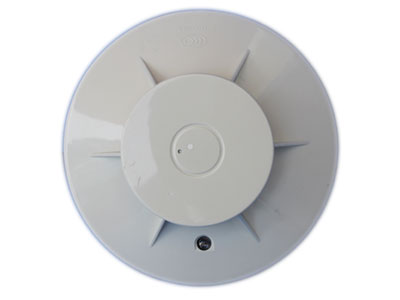

產品名稱：JTY-GD-HJ9701型

產品概述：

JTY-GD-HJ9701點型光電感煙火災探測器(以下簡稱探測器)是采用紅外散射原理研制而成的點型光電感煙火災探測器。本探測器結構新穎、外形美觀、性能穩定可靠、抗潮濕性強，適用于賓館、飯店、辦公樓、教學樓、銀行、倉庫、圖書館、計算機房及配電室等一般工業與民用建筑場所。主要特點如下：
無極性二總線制負載，采用電子編碼（地址范圍0－63號），安裝、調試簡便可靠。
采用先進的表面（SMT）貼裝工藝制作。
單片機實時采樣處理數據，通過控制器可查詢現場情況。
具有自動補償功能，降低了誤報率。當補償?shù)揭欢ㄖ禃r，探測器指示燈閃爍，報故障，以提醒用戶須及時清洗。

結構特征與工作原理

工作原理

探測器采用紅外線散射原理探測火災，在無煙狀態下，只接收很弱的紅外光，當有煙塵進入時，由于煙塵對紅外光的散射作用，使接收光信號增強，當煙塵達到一定濃度時，點亮火警確認燈，向控制發出報警信號。為減少干擾及降低功耗，發射電路采用脈沖方式工作，可提高發射管使用壽命。

技術特性

1. 工作電壓：DC15-26V。
2. 監控電流：≤1.2mA
3. 報警電流：≤2mA    編碼方式：電子編碼（編碼范圍為0～63）
4. 使用環境：溫度：-10℃～+50℃     相對濕度≤95% (不凝露)

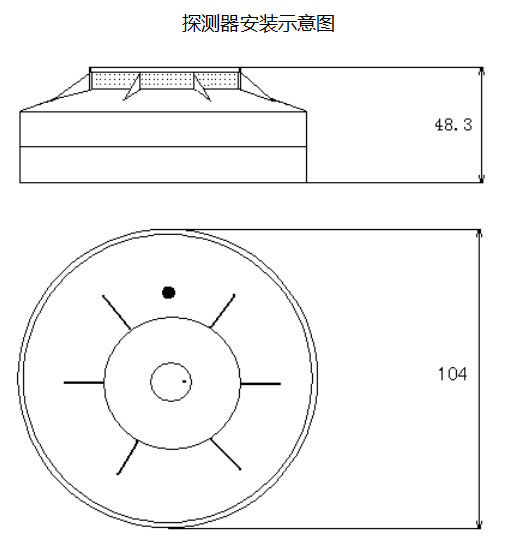

5. 外形尺寸： ∮104mm  H：48.3mm（含底座）
6. 執行標準：GB 4715-2005
7. 保護面積：當空間高度為6米～12米時，一個探測器的保護面積，對一般保護場所而言為80平方米?？臻g高度為6米以下時，保護面積為60平方米。具體參數應以《火災自動報警系統設計規范》（GB 50116-98）為準。

安裝與布線

安裝方法：

底座上有3個導體片，片上帶接線端子。布線管內的探測器總線分別接在二個接線端子上（不分極性），另一個導體片用來輔助固定探測器。
待底座安裝牢固后，將探測器底部對正底座順時針旋轉，即可將探測器安裝在底座上。

布線方式：探測器二總線宜選用截面積≥1.0mm2的RVS雙絞線，穿金屬管或阻燃管敷設。
